2.4 三復合層結構設計

　　在傳統的非晶硅電池中，分為單結，雙結，三結，甚至還有5結之多。但是綜合成本考慮，比較多用的是3結結構。所謂的3結結構，就是分為三層吸光層，各吸收不同的太陽光譜波段。他采用P.I.N綜合多層制造以降低光感反射效應，而P.I.N又是主要導電層，因此由非晶質與鍺元素等材料結構，使帶隙空特性來調和能量轉換率可達8.6%左右。太陽能譜輻射電場范圍涵蓋X光輻射及珈碼輻射其波長有：

　　紫外線 （0.04-400nm）9%

　　可見光波 （400-700nm）47%

　　紅外線波 （700-300,000） 44%

　　微波及無線電波等。

　　晶體硅太陽能電池對紅色視覺光譜帶（如冬季日照光譜）吸收效應最高，在晴空明朗的日照密度下可達1100-1250w/m2。A-SI材質的非晶太陽能電池，對藍色日照光譜（如夏季及陰天之情況下）其吸收效應在日照密度僅 50-400w/m2的氣候下亦能獲得最高的光能轉換效率。

　　晶體硅太陽能電池對紅色視覺光譜帶（如冬季日照光譜）吸收效應最高，在晴空明朗的日照密度下可達1100-1250w/m2。A-SI材質的非晶太陽能電池，對藍色日照光譜（如夏季及陰天之情況下）其吸收效應在日照密度僅 50-400w/m2的氣候下亦能獲得最高的光能轉換效率。

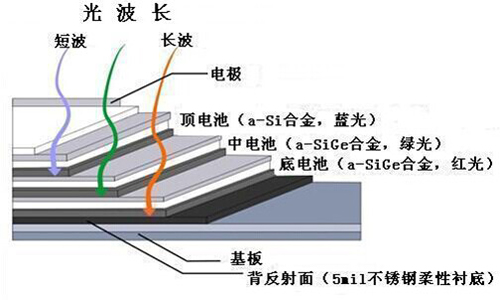

　圖⑸  三復合層結構

　　三復合層太陽能電池采三明治結構設計，分層吸收太陽各種波長光普，因此可轉換并輸出比一般太陽能產品更多的電能。

　　頂層使用非晶硅材料，光學能階間隙達1.8eV，利于吸收藍光。

　　底層使用非晶硅與40-50%之鍺合金材料，光學能階間隙達1.4eV，可吸收紅光與遠紅光。

　　中層使用非晶硅與10-15%之鍺合金材料，光學能階間隙達1.6eV，利于吸收綠光。

　　在光源進入時未被吸收的光線會被基底層的銀與氧化鋅（Ag/Zno）反射回去，并在往外反射的途中被吸收。）
